性能特點:
膨脹水箱是暖通空調系統中的重要部件,在供熱系統中容納系統水的膨脹量,同時還起到定壓作用和為系統補水的作用。

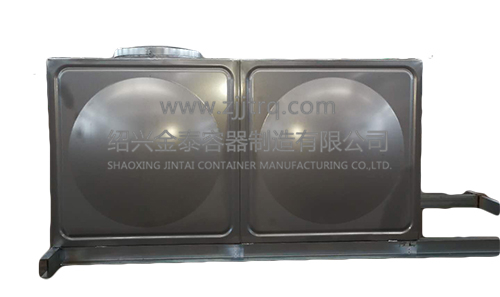

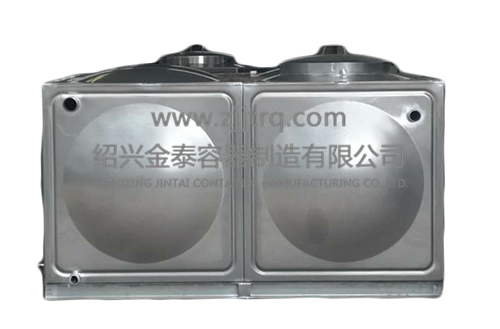

膨脹水箱一般用鋼板制成,通常是圓形或矩形。由于供熱系統水的熱脹冷縮作用,當熱水升溫時,系統中的水容積增加,當無處容納水的這部分膨脹量時,供熱系統內的水壓增高,將影響正常運行。由膨脹水箱容納系統的水膨脹量,可減小系統因水的膨脹而造成的水壓波動,提高了系統運行的安全、可靠性,當系統由于某種原因漏水或系統降溫時,膨脹水箱水位下降,為系統補水。膨脹水箱還可以起到穩定系統的壓力和排除水在加熱過程中所釋放出來的空氣。
水箱容積計算
水箱容積的計算:
V=αΔtVa
式中 V—膨脹水箱的有效容積(即相當于檢查管到溢流管之間高度的容積),L;
α—水的單位體積膨脹系數,α=0.0006;
Δt—考慮在膨脹水箱內應經常儲存足夠水容量,以補償系統內水冷時體積的收縮量,系統內水溫的波動值,一般以20℃水溫起算;
Va—系統內的水容量,L。
膨脹水箱配管
膨脹水箱上一般裝有膨脹管、溢水管、信號管、循環管和排水管。
膨脹管—重力循環系統時接在供水總立管的頂端;機械循環系統時接至系統定壓點,一般接至水泵入口前。
循環管—接至系統定壓點前的水平回水干管上,該點與定壓點之間應保持1.5~3m的距離,讓熱水有一部分能緩慢地通過膨脹管和循環管流過水箱,以防水箱里的水結冰。
信號管(檢查管)—接至建筑物底層的衛生間或廁所的污水盆,也可接至鍋爐房內。一般應接至人們?nèi)菀子^察的地方,以便觀察膨脹水箱內是否有水。
溢水管—當水膨脹使系統內水的體積超過溢水管口時,水就會自動溢出,一般可接至附近下水道。
排水管—清洗水箱及放空用,可與溢水管一起接至附近下水道。
設計中注意的幾個問題
(1)膨脹水箱安裝位置,應考慮防止水箱內水的凍結。若水箱安裝在非供暖房間內時,應考慮保溫。
(2)膨脹管、溢流管和循環管上嚴禁安裝閥門,排水管和信號管上應設置閥門。信號管上的閥門應設于人們?nèi)菀子^察檢查的房間內,閥門離地1.5~1.8m左右。
(3)設在非供暖房間內的膨脹管、循環管和信號管均應保溫。
(4)水箱下部應作支座,支座長度應超出底板100~200mm,其高度應大于300mm,支座材料可用方木、鋼筋混凝土或磚。
(5)水箱間外墻應考慮安裝預留孔。
(6)一般開式膨脹水箱內的水溫不應超過95℃。
