性能特點:

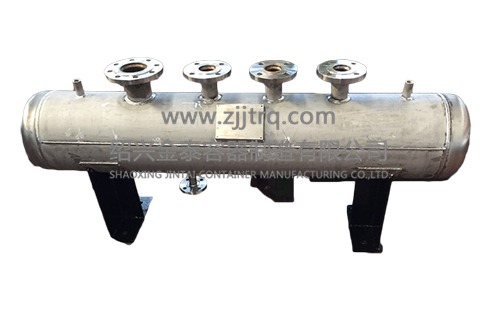

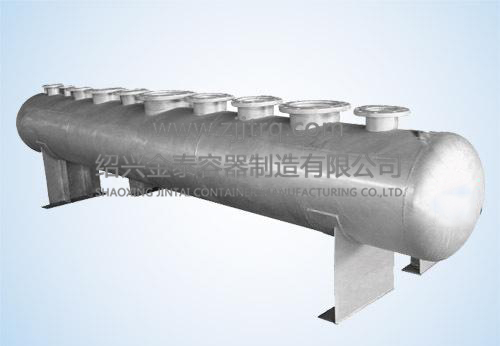

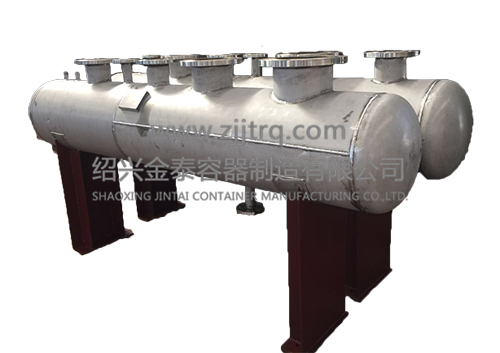

集分水器又名分集水器是,由集水器和分水器組合而成的水流量分配和會(huì )集裝置。分水器是將一路進水分散為幾路輸出的設備,而集水器是將多路進水匯集起來在一路輸出的設備。結構由主管、分路支管、排污口、排氣口、壓力表、溫度計等組成直徑較大的筒體上裝有人孔或手孔,材質由碳鋼板卷制,或無縫鋼管制作而成,能承受一定壓力,屬于壓力容器類專業制造,外表面做防腐或保溫處理。集分水器的筒體上根據需要連接多個進出水管,可將各路水匯集或將一路水分流,筒體上裝有壓力表或溫度計,可方便觀察筒體內水流狀態。筒體的下端部裝有排污口,用于清洗筒體時的污水流出.其型號多為DN2000-DN1500不等。它一方面將主干管的水按需要進行流量分配,保證各區域分支環路的流量滿足負荷需要,同時還要將各分支回路的水流匯集,并且輸入回水主干管中,實現循環運行。其回水再利用,可達到更節能的效果,可以同時滿足供熱與制冷的需要,其廣泛應用于鍋爐、中央空調、工業循環冷卻水系統、熱水系統。它區別于熱交換機組、真空脫氣機等其他空調系統里面的產品,分集水器主要用于水路系統??砂凑湛蛻?hù)需求定制各種分、集水器。
技術要求
1、嚴格按照國家標準圖集《05K232分集水器分汽缸》設計制作,筒體壁厚達到要求。
2、根據實際使用情況,優化壓力表及溫度計接口,便于安裝使用,測溫準確。
3、根據各接管法蘭,選用蝶閥專用法蘭或者平焊法蘭,確保法蘭與對應閥門的匹配,法蘭與閥門接觸面積大,強度高,少泄露。
4、所有焊接接口均打磨光滑,出廠前壓力試驗超過國家標準,確保穩定運行。
5、出廠前做水壓試驗,確保產品使用過程中無泄露。
6、可根據用戶需要設計集分水器尺寸,確保使用效果。
計算方法
1、筒體直徑比汽水總管的直徑大兩號以上。
2、一般可按流經筒體流速計算得出,水的流速一般取0.1m/s------1.0m/s.
3、筒體長度L根據接管的個數,直徑大小,管間距來計算,
L=130+L1+L2+L3+Li+120+2h
筒體需要保溫時l=d1+d2+120
筒體不需要保溫時l=d1+d2+80
4、筒體上的疏水管及排污管的方位由工程設計決定。
注意事項
1、支架安裝高度由工程設計人員決定,但不得超過1000mm,支架安裝前應做防腐處理。
2、支架安裝應滿足筒體熱脹冷縮的要求,應一端固定,另一端采用活動或滑動支架,確保支架工作狀態下的熱脹冷縮。
3、工作壓力超過1.0MPa時,在分集水器筒體和壓力表之間應安裝閥門。壓力表和閥門規格根據工藝設計選定。
應用范圍
1、 蒸汽或熱水鍋爐房的蒸汽、冷凝水、的分配和集中
2、 空調機房冷水的分配和集中
3、 工業廠房中高低壓蒸汽、冷凝水、熱水、冷卻循環水的分配和集中
應用案例:

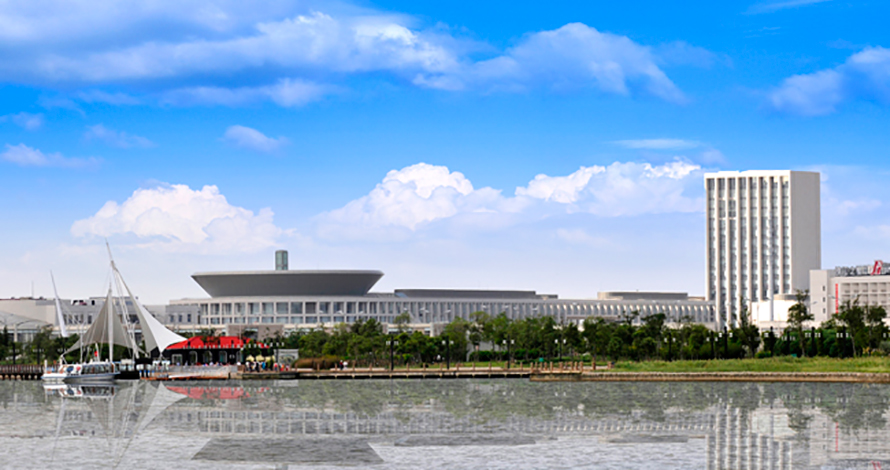

上海港城廣場能源中心分集水器4臺:一次熱水分集水器¢800x5684各一臺,空調水集水器¢1500x11337各一臺

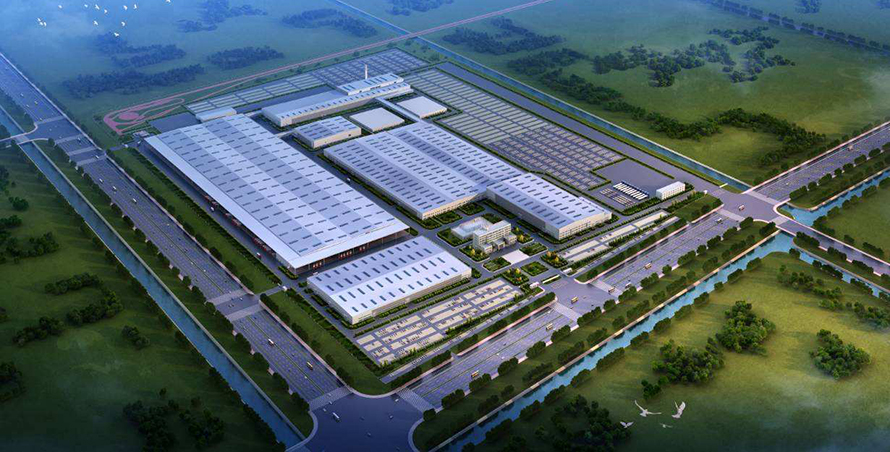

中國二十冶集團有限公司寧波吉潤汽車項目分集水器2臺:分集水器 外徑:?=1020mm 長度:L=6220mm各一臺
